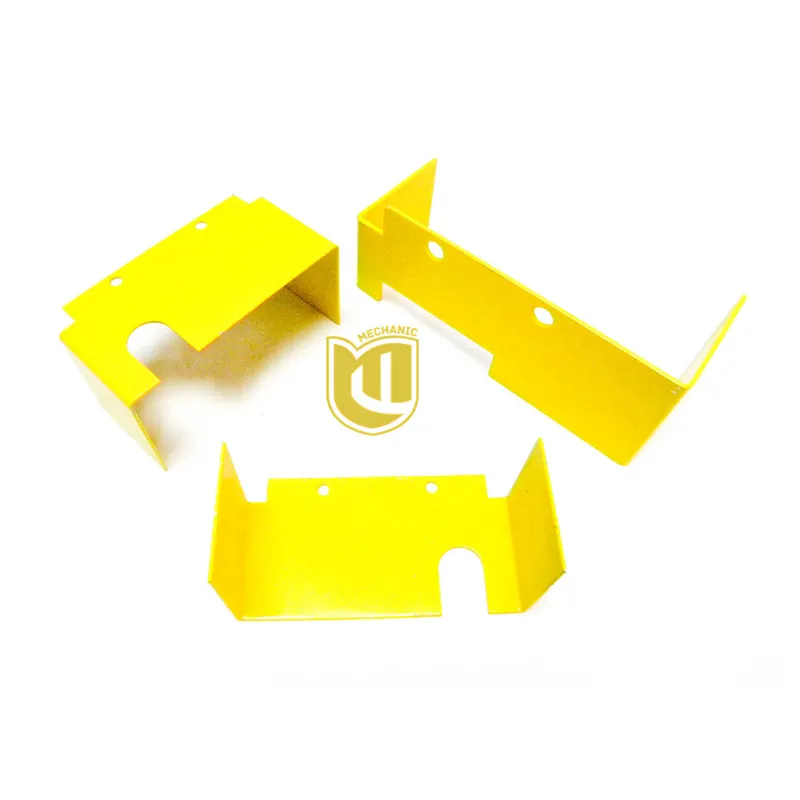

Dla dostawcy giętych części z blachy kluczowe znaczenie ma zapewnienie prostopadłości tych części. Prostopadłość nie tylko wpływa na funkcjonalność części, ale także na ich kompatybilność w większych zespołach. Na tym blogu podzielę się kilkoma skutecznymi metodami sprawdzania prostopadłości giętych części z blachy.
Zrozumienie znaczenia prostopadłości
Przed zagłębieniem się w metody sprawdzania należy koniecznie zrozumieć, dlaczego prostopadłość ma znaczenie. W różnych gałęziach przemysłu, takich jak motoryzacja i budownictwo, gięte części z blachy są często stosowane w zespołach, w których wymagane są precyzyjne kąty. Na przykład wCzęści samochodowe z blachyniewłaściwa prostopadłość może prowadzić do niewspółosiowości, co może powodować problemy podczas montażu lub zmniejszać ogólne osiągi pojazdu. W budownictwie może to mieć wpływ na integralność strukturalną budynku.
Narzędzia pomiarowe do prostopadłości
1. Kwadraty
Jednym z najprostszych i najczęściej używanych narzędzi do sprawdzania prostopadłości jest kwadrat. Dostępne są różne rodzaje kwadratów, takie jak kwadraty prób i kwadraty kombinowane.
- Wypróbuj Kwadraty: Są one zazwyczaj wykonane ze stalowego ostrza przymocowanego do drewnianej lub plastikowej rączki. Aby użyć kwadratu, przyłóż ostrze do jednej powierzchni zagiętej części blaszanej, a rączkę do sąsiedniej powierzchni. Następnie poszukaj przerw między kwadratem a częścią. Jeżeli widoczne są szczeliny, oznacza to, że kąt nie jest prostopadły.
- Kwadraty kombinowane: Kwadraty kombinowane są bardziej wszechstronne niż kwadraty prób. Zwykle mają linijkę, kąt 90 stopni, a czasem kątomierz. Można przystosować ostrze do różnych długości i za jego pomocą zmierzyć zarówno prostopadłość, jak i inne wymiary giętej części blaszanej.
2. Wskaźniki zegarowe
Czujniki zegarowe są bardziej precyzyjnymi narzędziami pomiarowymi. Mogą mierzyć niewielkie odchylenia od prostopadłości. Aby użyć czujnika zegarowego, zamontuj go na stojaku lub podstawie magnetycznej. Następnie przyłóż sondę wskaźnika do jednej powierzchni zagiętej części blaszanej i powoli przesuwaj część. Tarcza na wskaźniku pokaże wszelkie różnice w prostopadłości. Czujniki zegarowe są szczególnie przydatne, gdy wymagana jest wysoka precyzja, na przykład przy produkcjiCzęści z blachy ocynkowanejdo zastosowań najwyższej klasy.
3. Współrzędnościowe maszyny pomiarowe (CMM)
Maszyny współrzędnościowe to zaawansowane urządzenia pomiarowe stosowane w warunkach przemysłowych. Potrafią z dużą dokładnością mierzyć trójwymiarowe współrzędne punktów na zgiętej części blaszanej. Mierząc wiele punktów na części, maszyna współrzędnościowa może obliczyć prostopadłość kątów. Maszyny współrzędnościowe idealnie nadają się do masowej produkcjiGięte części z blachygdzie konieczna jest konsekwentna kontrola jakości.
Proces sprawdzania krok po kroku
1. Przygotowanie
Przed rozpoczęciem pomiaru należy upewnić się, że wygięta część blaszana jest czysta i wolna od zanieczyszczeń i zadziorów. Mogą one mieć wpływ na dokładność pomiaru. Należy także upewnić się, że narzędzia pomiarowe są prawidłowo skalibrowane. Nieskalibrowane narzędzie może dawać fałszywe odczyty.
2. Wstępna kontrola wzrokowa
Przeprowadzić kontrolę wzrokową wygiętej części blaszanej. Poszukaj wszelkich wyraźnych oznak nieprostopadłości, takich jak widoczne szczeliny lub nierówne krawędzie. Ta wstępna inspekcja może pomóc w szybkim zidentyfikowaniu głównych problemów.
3. Używanie kwadratów
Jeśli używasz kwadratu, zacznij od umieszczenia go na jednej z zagiętych krawędzi. Mocno dociśnij kwadrat do części, aby zapewnić dobry kontakt. Sprawdź, czy nie ma żadnych przerw wzdłuż krawędzi kwadratu. Jeśli szczelina jest jednolita, może to wskazywać na niewielkie odchylenie prostopadłości. Jeśli różnica jest różna, może to oznaczać, że w części występuje wiele problemów.
4. Korzystanie ze wskaźników zegarowych
W przypadku korzystania z czujnika zegarowego należy najpierw wyzerować wskaźnik. Następnie umieść sondę na powierzchni części. Poruszaj częścią powoli ruchem liniowym lub okrężnym, w zależności od kształtu wygiętej części. Obserwuj zmiany w odczycie wskaźnika. Wszelkie istotne zmiany wskazują na odchylenie od prostopadłości.
5. Korzystanie z maszyn współrzędnościowych
Jeśli używasz maszyny współrzędnościowej, najpierw zaprogramuj maszynę tak, aby mierzyła specyficzne cechy giętej części z blachy. Następnie maszyna współrzędnościowa przesunie sondę po powierzchni części i zbierze dane. Oprogramowanie powiązane z maszyną współrzędnościową przeanalizuje dane i przedstawi raport dotyczący prostopadłości części.
Rozwiązywanie problemów z częściami nieprostopadłymi
Jeśli stwierdzisz, że zagięta część blaszana nie jest prostopadła, istnieje kilka sposobów rozwiązania problemu.
- Modyfikacja: W niektórych przypadkach można wyregulować część, delikatnie dociskając. Należy to jednak robić ostrożnie, aby uniknąć uszkodzenia części.
- Przeprojektuj: Jeśli nieprostopadłość wynika z wady konstrukcyjnej, może być konieczne przeprojektowanie części. Może to obejmować zmianę kątów zgięcia lub ogólnego kształtu części.
- Regeneracja: W poważnych przypadkach może być konieczna regeneracja części. Dzięki temu nowa część spełnia wymagane standardy prostopadłości.
Kontrola jakości i dokumentacja
Dla dostawcy części z giętej blachy kontrola jakości jest sprawą najwyższej wagi. Niezbędne jest posiadanie kompleksowego systemu kontroli jakości, aby zapewnić, że wszystkie części spełniają wymagane standardy prostopadłości. System ten powinien obejmować regularne przeglądy, właściwą kalibrację narzędzi pomiarowych oraz dokumentację wszystkich pomiarów.
Dokumentacja ma kluczowe znaczenie dla identyfikowalności i odpowiedzialności. Umożliwia śledzenie jakości każdej części i dostarcza dowodów na zgodność z normami branżowymi. Należy prowadzić rejestr wszystkich pomiarów, w tym datę, użyte narzędzie pomiarowe i wyniki.
Wniosek
Sprawdzanie prostopadłości giętych części z blachy jest krytycznym krokiem w procesie produkcyjnym. Używając odpowiednich narzędzi i postępując zgodnie z systematycznym procesem kontroli, możesz mieć pewność, że Twoje części spełniają najwyższe standardy jakości. Jako niezawodny dostawcaGięte części z blachyzależy nam na dostarczaniu naszym klientom części, które są nie tylko dobrze wykonane, ale także spełniają wszystkie niezbędne specyfikacje.
Jeśli szukasz wysokiej jakości giętych części z blachy, chętnie omówimy Twoje wymagania. Niezależnie od tego, czy potrzebujesz małej partii do prototypowania, czy serii produkcyjnej na dużą skalę, nasz zespół ekspertów jest gotowy, aby Ci pomóc. Skontaktuj się z nami, aby uzyskać więcej informacji i rozpocząć dyskusję dotyczącą zakupów.
Referencje
- „Inżynieria i technologia produkcji” autorstwa Serope Kalpakjiana i Stevena R. Schmida
- „Zasady i zastosowania formowania blachy” autorstwa G. Dietera i K. Lange
- Standardy branżowe i wytyczne dotyczące produkcji blach
